沈陽(yáng)復(fù)合膜施工？沈陽(yáng)復(fù)合膜廠家供應(yīng)

       沈陽(yáng)復(fù)合膜施工？沈陽(yáng)復(fù)合膜廠家供應(yīng)---泰安市程源排水工程材料有限責(zé)任公司，全國(guó)發(fā)貨、全國(guó)施工。讓我們一起了解復(fù)合土工膜的施工。施工前對(duì)廠家提供的布、膜進(jìn)行了隨機(jī)質(zhì)量抽查,檢測(cè)項(xiàng)目包括布、膜的厚度、單位面積質(zhì)量、抗拉強(qiáng)度、極限伸長(zhǎng)率及CBR頂破強(qiáng)度等,尤其對(duì)土工膜特別加強(qiáng)了外觀檢查,如有無(wú)孔洞等缺陷,凡不合格者,均進(jìn)行退貨處理,確保所用布、膜為合格產(chǎn)品。

       嚴(yán)格控制土工膜的鋪設(shè)、焊接等各道工序的施工質(zhì)量,保證上道工序不合格者不得進(jìn)行下道工序的施工;土工膜上過(guò)渡層(10cm)及保護(hù)層(40cm)均采用人工上料鋪填,并適當(dāng)輾壓。

　　

      土工膜鋪設(shè)時(shí),采用從大壩坡腳到坡頂,從庫(kù)前到庫(kù)尾,從庫(kù)底到兩岸坡的鋪設(shè)順序,即采用分段施工及流水作業(yè)的方法進(jìn)行,并在縱橫方向每隔一定距離設(shè)一個(gè)伸縮節(jié):鋪設(shè)薄膜時(shí),應(yīng)注意排出膜底部積水和空氣,否則回填碾壓土?xí)r會(huì)使膜底部空氣聚集而形成氣泡,為此,應(yīng)從一側(cè)順序到土及碾壓。

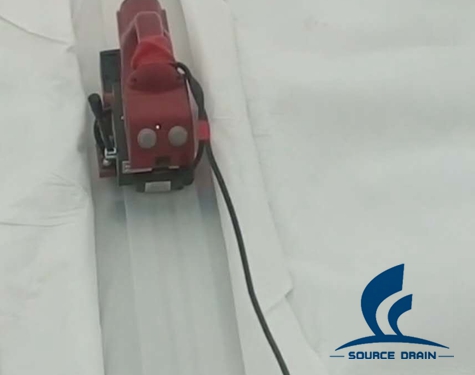

　　為縮短組合膜與陽(yáng)光和大氣接觸時(shí)間,組合膜鋪設(shè)速度和上過(guò)渡層、保護(hù)層回填速度緊密配合,不得長(zhǎng)期暴露。土工膜搭接采用一型自動(dòng)爬行熱焊機(jī)焊接,為確保膜的焊接質(zhì)量,要將土工膜搭接部位的縫面清理干凈,不得有污物、水份、塵土等,且平整無(wú)折皺;焊接過(guò)程中應(yīng)根據(jù)當(dāng)時(shí)的氣溫、風(fēng)速等環(huán)境條件隨時(shí)調(diào)整焊接溫度和行走速度;經(jīng)常清除焊機(jī)膠輪表面及熱楔表面粘附的土工膜材料的殘余物,保持其表面清潔;施焊時(shí)基底一定要用長(zhǎng)條木板墊實(shí)平整,施焊前一定要選多次試焊,找出最佳焊接參數(shù),并由經(jīng)培訓(xùn)合格的熟練人員操作。

　　

      每道焊縫完成后,隨即進(jìn)行質(zhì)量檢查,檢查方法以外觀檢查為主,看兩條焊縫是否清晰、透明、無(wú)夾渣、氣泡、漏點(diǎn)、熔點(diǎn)或焊縫是否跑邊等,同時(shí)用O.05MPa壓力水針在雙焊縫間注入彩色水檢查是否有漏水現(xiàn)象;如發(fā)現(xiàn)有漏焊、熔點(diǎn)等缺陷時(shí),立即用塑料槍進(jìn)行補(bǔ)焊;為了加快施工進(jìn)度,提高焊接質(zhì)量,在土工膜鋪設(shè)前,先在工場(chǎng)將幅寬4m的兩幅土工膜拼焊接成sm幅寬材料,并卷成筒狀備用。
　　采用手提封包機(jī)縫布,縫線為3股雙絲滌綸絞線,縫合針距為6mm,縫合面要求松緊適度,自然平順,確保膜布聯(lián)合受力。從料場(chǎng)開(kāi)采的過(guò)渡層、保護(hù)層土料,應(yīng)派專人負(fù)責(zé)隨時(shí)抽查土料含水量是否合適,檢去土料中的樹根、尖石等雜物,以免損傷土工膜。沈陽(yáng)復(fù)合土工膜供應(yīng)廠家，山東泰安市程源排水工程材料有限責(zé)任公司為您生產(chǎn)、給您滿意的施工。135.6380.2394趙經(jīng)理隨時(shí)可撥打。
